27.ラダー/ダガーボードのトリミング工程

荒削りをしておいたラダーと、ダガーボードのサンディングとトリミングを行いました。

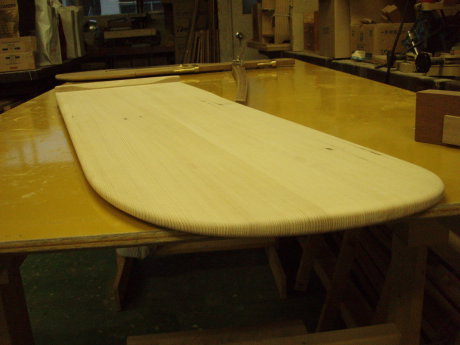

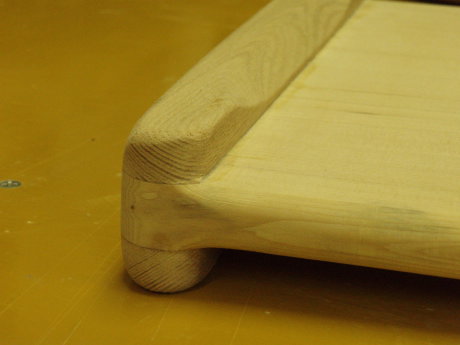

ダガーボードは、ご覧のように、握り部分の丸面だし及び、リーディング及びトレーリングエッジのフォイルの平滑化のためサンディングしました。。

ダガーボードは、船体の外板と同様にノーブルファー材を使用していますが、300㎜幅を得るため2枚の板接ぎをしています。柾目材でも、接ぎ方向が揃っていなかったことと、2枚刃鉋の刃口が広く開（1.5㎜）いていたため、逆目が抑えられませんでした。今回は鉋の口埋めをやる暇が無いのでランダムオービタルサンダーで逆目を慣らしながらの曲面出しとなりました。

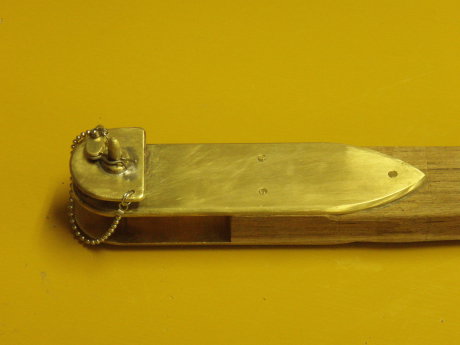

ティラーをラダーに接続するための金具です。ラダーへの取り付けは、ご覧のピンをラダー穴に貫通させ片端を、Rピンで留める方式です。Rピンは小さくてセーリングの現場では、取り付け取り外しにくいものですので、ご覧のような鎖とピンのホルダーをマイスターに作って貰いました。

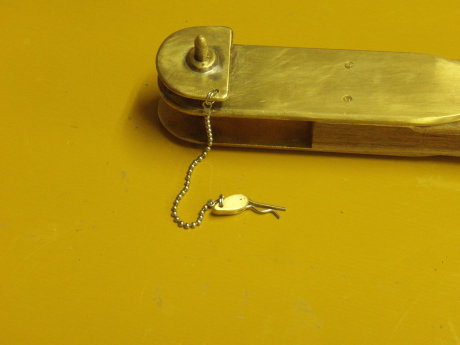

ご覧の写真はRピンを外した状態です。。
