44. オール作成工程（その３）

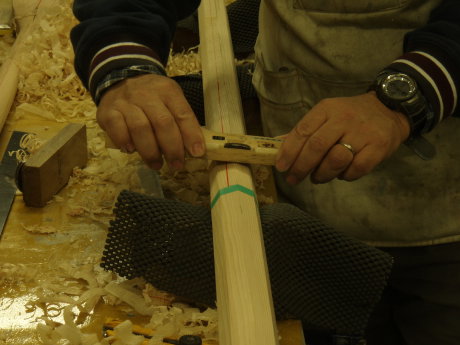

以前、オールシャフトの外形を8角形にしておいた部分を、南京鉋で更に16角形にして丸面に近づけていきます。この後は、スパーの丸面出し作業と同様に、ベルトサンドペーパーで丸面にします。

緑色テープの手前部分は、グリップ部の直ぐ先でオールのカウンターバランス部分になるのでここは8角形に留めておきます。

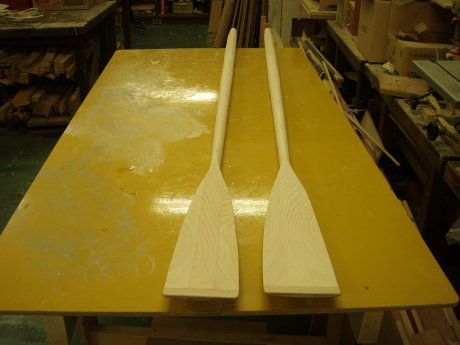

ようやく、サンディングが終わりオール2本の完成です。仕様は、長さ2.1m、ブレード：125㎜幅ｘ500㎜長、シャフト：先端部45㎜高x25㎜幅の楕円、手元45㎜径です。

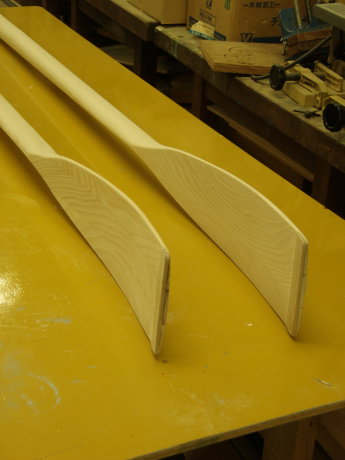

オールのブレード部です。形状はスプーンで、背面にテーパー付けいています。

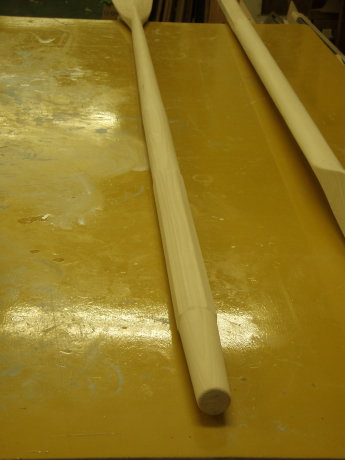

ご覧の写真は、グリップ部から見たオール全形です。グリップ部の次が 450㎜長の8角形カウンターバランス部、300㎜長の45㎜径オールロック部、その先がテーパー部でブレードと続きます。オールロック部には300㎜幅で3㎜厚皮のシェフガードを巻きつけます。

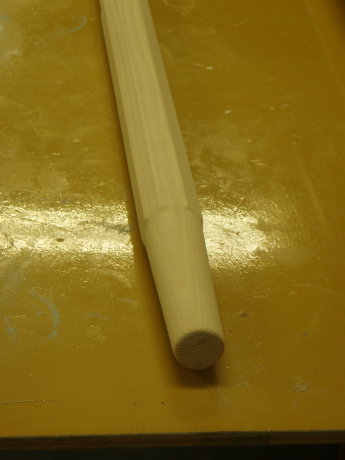

グリップ部は、ご覧通り先端が34㎜径で、そこから150㎜戻ったシャフト径45㎜にかけたテーパーにしています。少し変わった単純な形ですが手に馴染みそうです。
