36.ガジョン取付調整

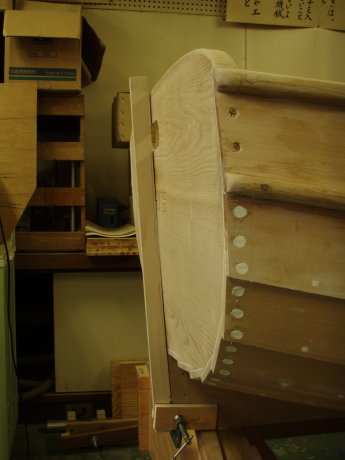

以前から、トランサムにガジョンを取付てから、ピントルを取り付けたラダーをガジョンに差し込むと、嵌め合いが悪く上手くラダーが回転できない状況でした。原因はトランサムが写真のように、上下で内側に僅か傾斜していた為でした。最近、ヴァーニッシュ塗装も進んできたので、その乾燥待ちの間に、この問題の解決策を見つけました。先ず、直線定規となる棒材をスケグからセンターライン上にクランプで固定し、トランサムの上下部に出来た僅かな傾斜を、この直線定規にコンパスを使いスクライビングします。

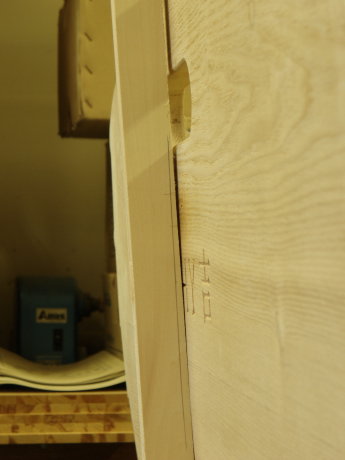

写し取ったトランサムの傾斜は上側で2.5/150でした。

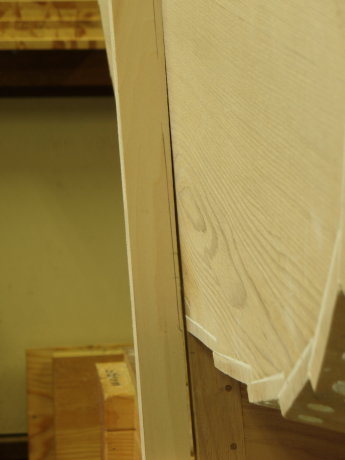

トランサムの下側では2.5/140と、ほぼ上側と同じ程度です。

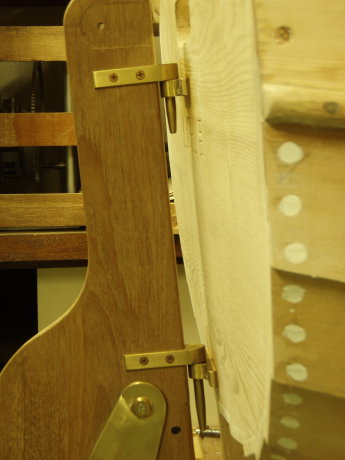

以上のように、トランサムの上下部の反りによる内側傾斜を補正するため、上下ガジョンの取付位置で逆傾斜をつければ、直線定規のラインと平行になるはずです。早速、ガジョンの逆傾斜を2.5㎜厚ｘ15㎜幅x70㎜長のガジョンスペーサを作成し、このスペーサに当該傾斜を鉋で削りつけました。このスペーサは幅が15㎜ですのでその傾斜は 2.5㎜/150㎜＝x・15㎜　でｘ＝0.25㎜と成ります。この写真では補正スペーサの取付状況は見えませんが、実際にこれを取りけて本問題を完全に解決できました。
