49. ペインターリング取り付け工程
 |

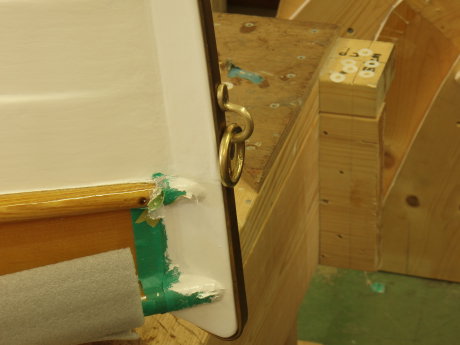

| Acorn Dinghyの製作も、いよいよ最後の一工程であるペインターリングの取り付けに
なりました。このリングは、ご覧のとおり真鍮製のリングを、M5の真鍮総ネジとロウ付けした
ストラップアイでステムバンドの上からステム（内・外ステム都合70㎜厚）を貫通して
取り付けます。このため、70㎜厚のステムの中心にM5総ネジの穴を出来るだけ正確に

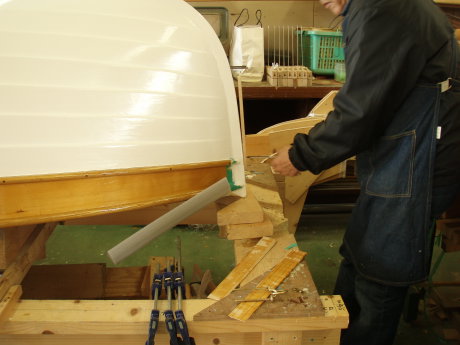

中心を貫通するように開けなければならないので、ご覧の木製穴あけ冶具を、いつもの
応援者であるマイスターにお願いして作成ししてもらい、穴あけもお願いしました。
同冶具を、手間を掛けて精密に作成したお陰で、ズバリ、ステム表裏のセンターに5.5㎜径
の穴が開き、取り付けることが出来ました。
|
 |
|
この長穴開けのために、今回、5.5Φｘ200㎜長のロングドリルを購入しました。

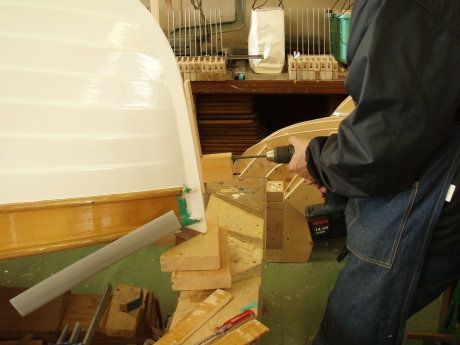

ご覧の四角い木製ブロックが穴あけ冶具です。冶具もステム同様の70㎜厚にしています。
さらに、冶具のステム接触面には金属製の当て板がネジ留められており、ドリルビットの
振れをなくしています。マイスターの念の入れ方には恐れ入りました。
|
 |
|
ステムバンドに対する同ストラップアイの穴開け位置出しは、今回のステム穴あけ作業後に、
ハルの内側から同穴を使いロングドリルを外に向かって回し、ステムバンド内側にビット先
をあてマーキングします。少し時間がかかりましたが、M5のネジに対しネジ穴5.5㎜Φで
ジャストフィットできました。また、同穴に対する防水は、ウレタンコーキングを使用しました。
|
